Preguntas frecuentes sobre la instalación de líneas eléctricas
Preguntas frecuentes sobre la instalación de líneas eléctricas
En el mundo actual, la electricidad se genera de muchas maneras diferentes, desde plantas de energía remotas a gran escala, hasta fuentes locales de energía renovable a pequeña escala. Por otra parte, la mayor parte de la electricidad, sin importar dónde se genera, viaja largas distancias en un sistema de líneas de transmisión y distribución que transportan la electricidad a donde es necesaria, y subestaciones que convierten el voltaje en una cantidad utilizable por un cliente específico. Este diagrama ofrece una aproximación de la ruta que toma la electricidad entre el lugar donde se genera y un cliente típico.

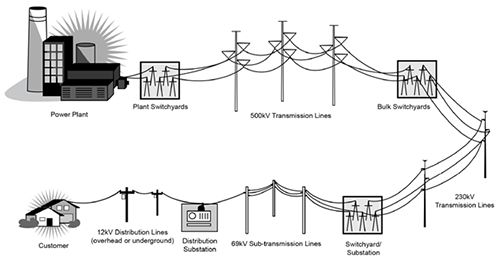

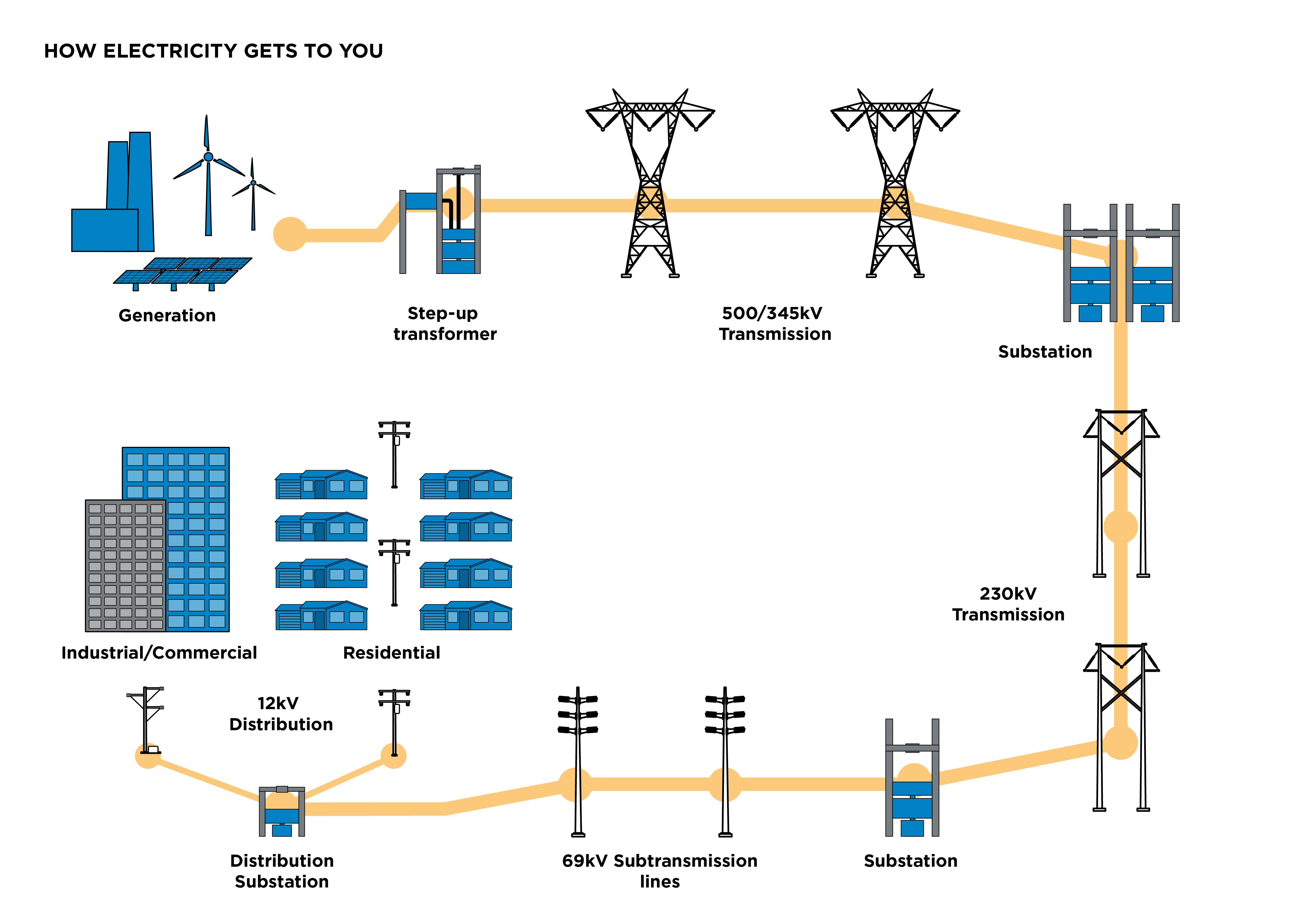

Este diagrama muestra de dónde viene la electricidad.
Este diagrama muestra de dónde viene la electricidad.
Para las líneas de transmisión de 115 kV o más, es necesario que APS obtenga un Certificado de Compatibilidad Ambiental (CEC) de la Arizona Corporation Commission (ACC).
La ubicación de líneas de baja tensión no requiere aprobación del Estado de Arizona ni de comunidades individuales; aunque, en la mayoría de los casos, APS sigue un proceso de instalación pública similar para determinar dónde se ubicarán las líneas de 69 kV.
La ubicación de líneas de baja tensión no requiere aprobación del Estado de Arizona ni de comunidades individuales; aunque, en la mayoría de los casos, APS sigue un proceso de instalación pública similar para determinar dónde se ubicarán las líneas de 69 kV.
Todos los dispositivos que usan, transportan o producen electricidad, incluidos los electrodomésticos, equipos de oficina, líneas eléctricas y cableado en edificios, producen campos eléctricos y magnéticos (conocidos como "CEM") de 60 hercios (Hz). Estos son en realidad dos campos separados; el campo eléctrico es causado por el voltaje en un conductor, mientras que el campo magnético es causado por la corriente que fluye en un conductor.
Para las líneas eléctricas, esto significa que el campo eléctrico es relativamente constante (ya que el voltaje de una línea eléctrica no fluctúa), mientras que el campo magnético varía a lo largo del tiempo dependiendo de la corriente que fluye en la línea eléctrica (esto es una función de cuánta electricidad están utilizando nuestros clientes en cualquier momento dado). La intensidad de ambos campos disminuye a medida que aumenta la distancia desde la fuente. Además, el campo eléctrico es fácilmente protegido por objetos sólidos como edificios o árboles, mientras que el campo magnético generalmente no está protegido por estos objetos.
Debido a estos factores, y al hecho de que las líneas de alta tensión se colocan en postes en el aire, las intensidades de campo a nivel del suelo cerca de las líneas de alta tensión, en particular las intensidades del campo magnético, a menudo son similares a las que se encuentran cerca de electrodomésticos comunes para el hogar, la escuela y la oficina.
Se han realizado estudios científicos sobre los posibles efectos sobre la salud de los CEM durante más de 25 años. Para una comprensión más profunda de esta investigación, recomendamos revisar los sitios web de organizaciones como el Instituto Nacional de Ciencias de Salud Ambiental y la Organización Mundial de la Salud (OMS). El sitio web de la OMS, a partir de marzo de 2017, afirma: “se ha realizado una amplia investigación sobre los posibles efectos de la exposición a muchas partes del espectro de frecuencia en la salud. Todas las revisiones realizadas hasta ahora han indicado que las exposiciones por debajo de los límites recomendados en las directrices de CEM de ICNIRP (1998), que cubren el rango de frecuencia completo de 0-300 GHz, no producen ningún efecto adverso para la salud conocido”.
APS reconoce que la investigación sobre los posibles efectos sobre la salud de la exposición a los CEM está en curso y tratamos de responder de manera adecuada. Seguimos de cerca esta investigación y, a lo largo de los años, hemos ayudado a financiar y participado en parte de esta investigación. También incluimos consideraciones de los CEM en el diseño y ubicación de nuevas líneas o estructuras eléctricas. Además, podemos proporcionar materiales educativos e información sobre la intensidad de campo en líneas eléctricas existentes y propuestas, según sea necesario. Todos nuestros estándares y prácticas de construcción cumplen o exceden los estándares aceptados a nivel nacional del Código Nacional de Seguridad Eléctrica.
Campos eléctricos y magnéticos
Para las líneas eléctricas, esto significa que el campo eléctrico es relativamente constante (ya que el voltaje de una línea eléctrica no fluctúa), mientras que el campo magnético varía a lo largo del tiempo dependiendo de la corriente que fluye en la línea eléctrica (esto es una función de cuánta electricidad están utilizando nuestros clientes en cualquier momento dado). La intensidad de ambos campos disminuye a medida que aumenta la distancia desde la fuente. Además, el campo eléctrico es fácilmente protegido por objetos sólidos como edificios o árboles, mientras que el campo magnético generalmente no está protegido por estos objetos.
Debido a estos factores, y al hecho de que las líneas de alta tensión se colocan en postes en el aire, las intensidades de campo a nivel del suelo cerca de las líneas de alta tensión, en particular las intensidades del campo magnético, a menudo son similares a las que se encuentran cerca de electrodomésticos comunes para el hogar, la escuela y la oficina.
Se han realizado estudios científicos sobre los posibles efectos sobre la salud de los CEM durante más de 25 años. Para una comprensión más profunda de esta investigación, recomendamos revisar los sitios web de organizaciones como el Instituto Nacional de Ciencias de Salud Ambiental y la Organización Mundial de la Salud (OMS). El sitio web de la OMS, a partir de marzo de 2017, afirma: “se ha realizado una amplia investigación sobre los posibles efectos de la exposición a muchas partes del espectro de frecuencia en la salud. Todas las revisiones realizadas hasta ahora han indicado que las exposiciones por debajo de los límites recomendados en las directrices de CEM de ICNIRP (1998), que cubren el rango de frecuencia completo de 0-300 GHz, no producen ningún efecto adverso para la salud conocido”.
APS reconoce que la investigación sobre los posibles efectos sobre la salud de la exposición a los CEM está en curso y tratamos de responder de manera adecuada. Seguimos de cerca esta investigación y, a lo largo de los años, hemos ayudado a financiar y participado en parte de esta investigación. También incluimos consideraciones de los CEM en el diseño y ubicación de nuevas líneas o estructuras eléctricas. Además, podemos proporcionar materiales educativos e información sobre la intensidad de campo en líneas eléctricas existentes y propuestas, según sea necesario. Todos nuestros estándares y prácticas de construcción cumplen o exceden los estándares aceptados a nivel nacional del Código Nacional de Seguridad Eléctrica.
Campos eléctricos y magnéticos
El ruido de la línea de transmisión puede describirse como un zumbido o crujido. El ruido audible de las líneas eléctricas es creado por:
• Descarga de corona a lo largo de la línea
• Nivel de frecuencia y voltaje de la línea
La corona se define como la descomposición del aire en partículas eléctricas cargadas. La cantidad de corona para una línea de transmisión es una función de varias cosas, entre ellas:
• Diseño de ingeniería
• Voltaje
• Espaciado de fase y geometría
• Condiciones climáticas
Los efectos de la corona pueden incluir:
• Ruido audible
• Interferencia de radio y televisión
Niveles de ruido sugeridos:
• Los estudios del Instituto de Investigación de Energía Eléctrica (EPRI) muestran que las quejas de los clientes se registran a 52.5 decibelios, ponderado A (dB (A))
• La Agencia de Protección Ambiental (EPA) ha concluido que los niveles de sonido diurnos y nocturnos (Ldn) por debajo de 55.0 dB (A) no causan interferencia o molestia con las actividades al aire libre.
Se espera que los niveles de ruido en una línea de transmisión típica de voltaje extra alto sean menores que los niveles sugeridos.
• Descarga de corona a lo largo de la línea
• Nivel de frecuencia y voltaje de la línea
La corona se define como la descomposición del aire en partículas eléctricas cargadas. La cantidad de corona para una línea de transmisión es una función de varias cosas, entre ellas:
• Diseño de ingeniería
• Voltaje
• Espaciado de fase y geometría
• Condiciones climáticas
Los efectos de la corona pueden incluir:
• Ruido audible
• Interferencia de radio y televisión
Niveles de ruido sugeridos:
• Los estudios del Instituto de Investigación de Energía Eléctrica (EPRI) muestran que las quejas de los clientes se registran a 52.5 decibelios, ponderado A (dB (A))
• La Agencia de Protección Ambiental (EPA) ha concluido que los niveles de sonido diurnos y nocturnos (Ldn) por debajo de 55.0 dB (A) no causan interferencia o molestia con las actividades al aire libre.
Se espera que los niveles de ruido en una línea de transmisión típica de voltaje extra alto sean menores que los niveles sugeridos.
Colocar líneas eléctricas de alto y extra alto voltaje bajo tierra es significativamente más costoso que colocar las líneas eléctricas de forma aérea. Esto se debe a la construcción adicional requerida más el uso de materiales especiales y conductores necesarios para el uso subterráneo. En particular, hacer zanjas o perforaciones a todo lo largo de la línea eléctrica puede ser difícil y costoso. Dependiendo del voltaje y la ubicación de la línea de alimentación y considerando la imposibilidad de que sea enfriada por el aire ambiental (circundante) como en una configuración aérea, las líneas de energía subterráneas pueden requerir tecnología especial para mantener los cables fríos. Esta tecnología puede incluir un conductor de tipo de tubería llena de aceite o gas, tubería refrigerada por aceite forzado y refrigerado, y flujo de aire forzado.
Las líneas eléctricas enterradas también pueden extender los apagones, ya que puede llevar más tiempo localizar un problema de energía específico y toma más tiempo poder acceder a la falla y repararla. Además, los sistemas subterráneos pueden ser propensos a inundarse en ciertas condiciones.
Por lo general, las líneas de baja tensión (distribución) están enterradas en las nuevas urbanizaciones, ya que el costo adicional para colocar las líneas bajo tierra se transfiere a los compradores de viviendas o dueños de negocios a través de tarifas de impacto.
Las líneas eléctricas enterradas también pueden extender los apagones, ya que puede llevar más tiempo localizar un problema de energía específico y toma más tiempo poder acceder a la falla y repararla. Además, los sistemas subterráneos pueden ser propensos a inundarse en ciertas condiciones.
Por lo general, las líneas de baja tensión (distribución) están enterradas en las nuevas urbanizaciones, ya que el costo adicional para colocar las líneas bajo tierra se transfiere a los compradores de viviendas o dueños de negocios a través de tarifas de impacto.
Para ayudar a mantener los precios más bajos para todos los clientes y proporcionar un acceso eficiente a nuestros sistemas, nuestra práctica estándar es la construcción aérea de líneas de transmisión. Pero puede haber casos en los que se lleve a cabo una instalación subterránea, como con acuerdos de desarrollo o cuando los clientes individuales hayan pagado las líneas para que se coloquen bajo tierra mediante un distrito de mejora de las instalaciones de servicios público establecido por las autoridades municipales o del condado. La autoridad municipal local puede establecer un distrito de mejora si es aprobado por la mayoría de los propietarios afectados. Un distrito es una autoridad fiscal que grava a los propietarios afectados con el fin de recaudar fondos para el costo adicional de colocar cables subterráneos (consulta A.R.S. § 48-620).
Existen múltiples razones por las cuales se pueden necesitar nuevas líneas eléctricas en un área existente.
Una posibilidad común se debe al crecimiento en los alrededores. El sistema de APS está configurado como una cuadrícula. Esto significa que, con un conjunto interconectado de subestaciones y líneas eléctricas, la energía se entrega desde la fuente masiva al cliente final. En la mayoría de los casos, hay caminos redundantes para que la electricidad llegue al cliente. Por otra parte, como el sistema es una red, esto puede significar que es necesaria una línea de alimentación adicional en un área ya conectada que refuerce el sistema ya existente para ajustarse al crecimiento cercano y aumentar la confiabilidad del sistema.
En algunos casos, un vecindario puede ser atendido por una línea radial (única), y APS puede agregar una línea para proporcionar una segunda fuente en el área para mejorar la confiabilidad.
Otra razón se debe al hecho de que a medida que la tecnología juega un papel más importante en nuestras vidas, nuestros clientes utilizan más electricidad que nunca, incluso en áreas establecidas.
Una posibilidad común se debe al crecimiento en los alrededores. El sistema de APS está configurado como una cuadrícula. Esto significa que, con un conjunto interconectado de subestaciones y líneas eléctricas, la energía se entrega desde la fuente masiva al cliente final. En la mayoría de los casos, hay caminos redundantes para que la electricidad llegue al cliente. Por otra parte, como el sistema es una red, esto puede significar que es necesaria una línea de alimentación adicional en un área ya conectada que refuerce el sistema ya existente para ajustarse al crecimiento cercano y aumentar la confiabilidad del sistema.
En algunos casos, un vecindario puede ser atendido por una línea radial (única), y APS puede agregar una línea para proporcionar una segunda fuente en el área para mejorar la confiabilidad.
Otra razón se debe al hecho de que a medida que la tecnología juega un papel más importante en nuestras vidas, nuestros clientes utilizan más electricidad que nunca, incluso en áreas establecidas.
El número de cables y el tipo de estructura son específicos del proyecto. Por lo general, hay tres cables por circuito en una estructura, y en la mayoría de los casos, una estructura está construida de un solo circuito (tres cables) o de doble circuito (seis cables). En la mayoría de las situaciones, también habrá uno o dos cables más pequeños que proporcionarán contacto a tierra o comunicación al sistema en la parte superior de las estructuras.
Para algunos voltajes (230 kV y menos), las estructuras pueden estar subdesarrolladas (en lugar de tener dos estructuras separadas) con líneas de voltaje más bajas en la misma estructura. Por ejemplo, puedes tener una línea de alimentación de 230 kV con 69 kV, o una línea de 69 kV con 12 kV. En esta circunstancia, podrías tener una estructura que abarque desde una configuración de circuito único (tres cables) para ambos voltajes, hasta tener un circuito doble (seis cables) para ambos voltajes. Esto daría como resultado tener 12 cables además de los cables de comunicación de tierra y sistema más pequeños en la parte superior de la estructura.
Para algunos voltajes (230 kV y menos), las estructuras pueden estar subdesarrolladas (en lugar de tener dos estructuras separadas) con líneas de voltaje más bajas en la misma estructura. Por ejemplo, puedes tener una línea de alimentación de 230 kV con 69 kV, o una línea de 69 kV con 12 kV. En esta circunstancia, podrías tener una estructura que abarque desde una configuración de circuito único (tres cables) para ambos voltajes, hasta tener un circuito doble (seis cables) para ambos voltajes. Esto daría como resultado tener 12 cables además de los cables de comunicación de tierra y sistema más pequeños en la parte superior de la estructura.
¿Cómo lucen las estructuras de transmisión normales?
Las fotografías a continuación son ejemplos de estructuras normales dentro del sistema de APS.

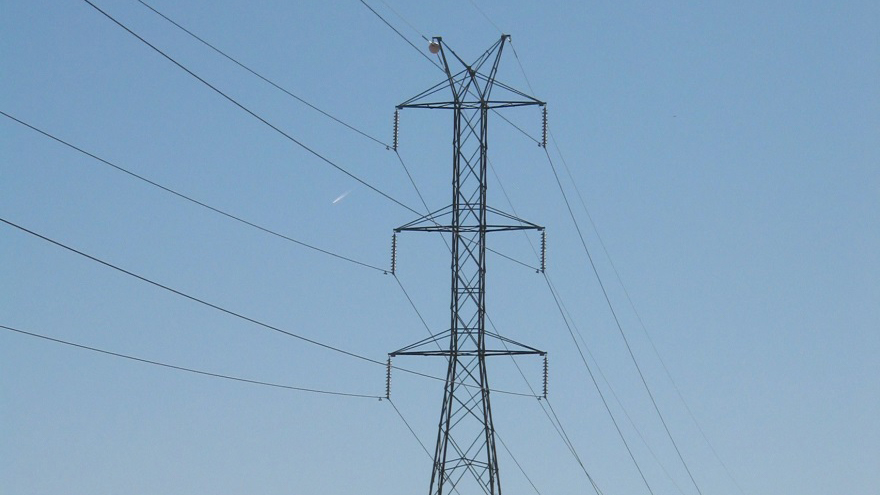

Torre de doble circuito de 230 kV

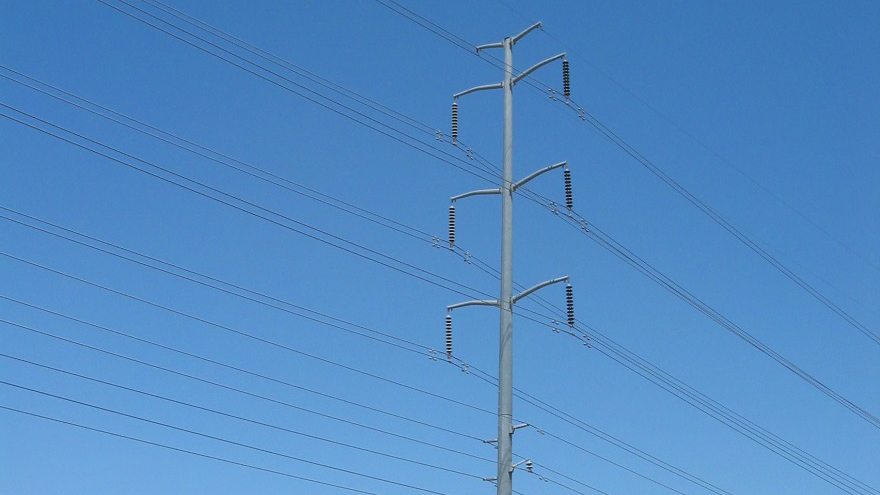

Monopolo de doble circuito de 230 kV con subconstrucción de 69 kV de doble circuito

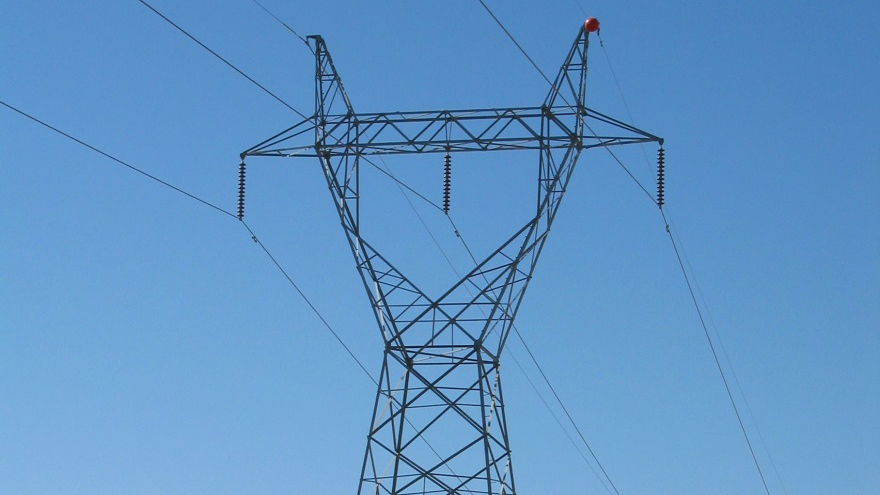

Torre de circuito simple de 230 kV

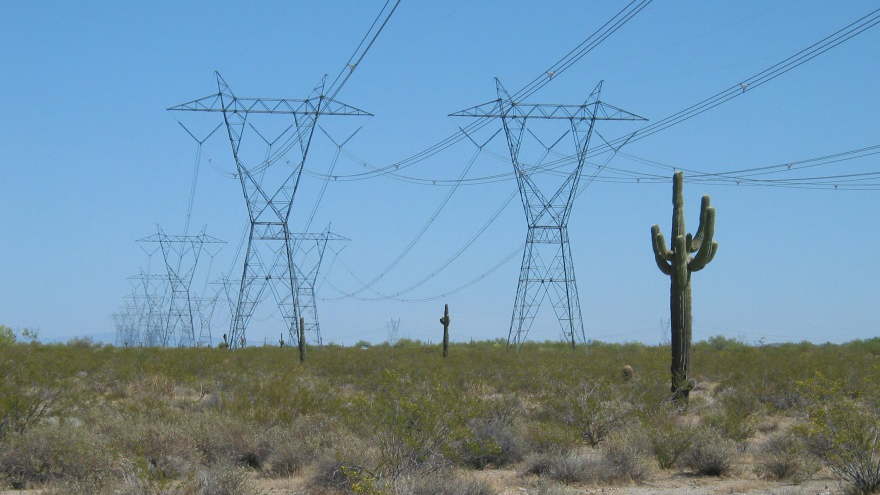

Torre de circuito simple de 500 kV

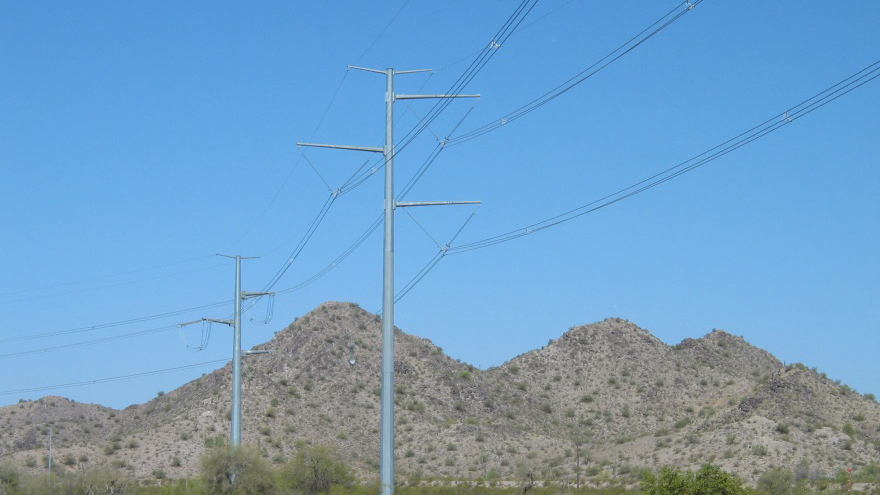

Monopolo de un solo circuito de 500 kV

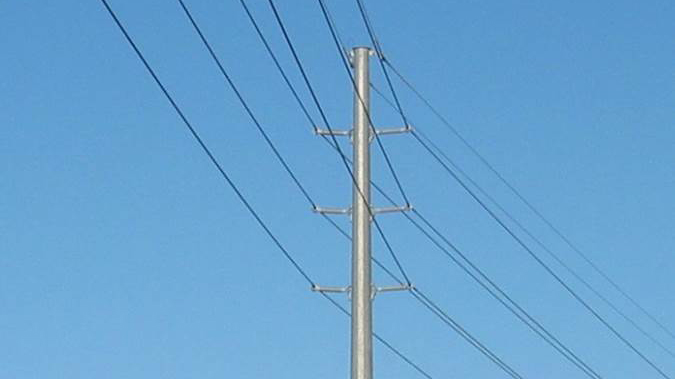

Monopolar de doble circuito de 69k V

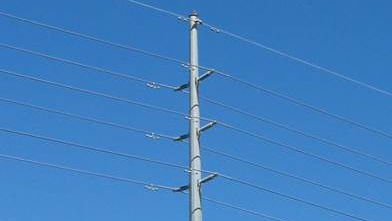

Monopolar de doble circuito de 69 kV con construcción inferior de 12 kV
Otros recursos de interés
Para más información, visita uno de los siguientes sitios web:
Arizona Power Plant and Transmission Line Siting Committee
Arizona Corporation Commission
Estatutos revisados de Arizona 40-360
Arizona Power Plant and Transmission Line Siting Committee
Arizona Corporation Commission
Estatutos revisados de Arizona 40-360
¿Preguntas?
Si tienes preguntas adicionales, contáctanos en apssiting@apsc.com.
